태양광 smart sign 시스템

LED 안내판이란

Lens Type 도광판(light guide plate)이란?

유·무형의 관광자원 및 시설물의 위치, 방향, 주위 등의 정보를 전달하기 위하여 설치하는 안내판으로 내부에 LED가 장착됨으로써 이용자에게 주·야간에 상관없이 동일한 정보를 전달할 수 있는 안내판입니다. 관광지, 시설물 등에 설치되어 관광지 및 시설물의 위치, 방향, 주위 등의 정보를 전달하는데 이용됩니다.

기존 LED 안내판의 문제점

기존 LED안내판은 도광판 상부로 LED 빛이 집중하여 조도의 불균일 문제(흑화 및 백화 현상)가 발생함으로써 이미지 또는 글씨가 명확하게 보이지 않습니다.

기존 도광판을 사용하여 LED 안내판을 제작할 때 흑화 및 백화 현상을 방지하기 위해서는 최소 두께 120mm이상을 확보해야 합니다.

LED의 소비전력이 높아서 LED 안내판에 부착된 태양광패널 만을 가지고는 LED안내판을 운영할 수 없었기 때문에 외부에서 공급되는 전원이 추가적으로 필요했습니다.

카이넥스엠 개발 LED 안내판 기능

넓은 영역에 고른 광도의 빛을 조사함으로써 안내판의 이미지 또는 글씨가 명확하게 보이게 합니다.

두께를 기존 제품(120mm이상)과 비교하여 자사제품두께(50mm)를 획기적으로 줄일 수 있어 제작비용을 줄일 수 있습니다.

외부에서 전원을 공급받을 필요 없이 LED 안내판에 부착된 태양광패널 만을 사용하여 LED안내판을 운영할 수 있으므로 유지보수 비용을 줄일 수 있습니다.

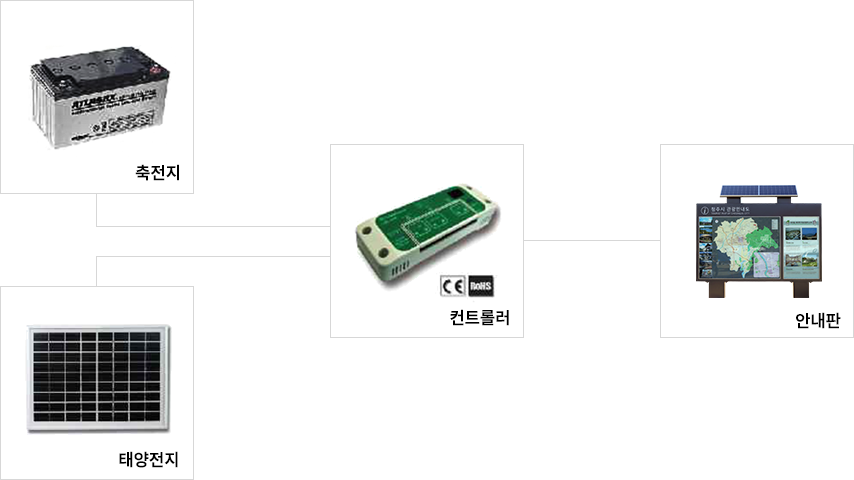

LED 안내판 전체 구성도

technique01

LED 안내판 적용 핵심기술-도광판

Lens Type 도광판(light guide plate)이란?

도광판(LGP)은 선 광원 또는 점광원을 면광원으로 변환시키는 장치입니다.

성형 아크릴에 Lens를 가공하여 도광판 후면에서 광원을 공급하고 도광판 내부에 전달된 빛이 반사패턴에 부딪혀 사방으로 재 방출되어 전면으로 방출되는 빛의 분포도를 균일하게 하여 최대의 광 효율을 얻어낼 수 있는 장치입니다.

렌즈 형 도광판을 이용한 직하방식의 기술로 화면의 왜곡 현상을 제거하여 고품질의 화면을 얻을 수 있는 기술입니다.

Lens Type 도광판(light guide plate) 특징

아주적은 소비전력으로 기존방식대비 약 8.5배 절전 가능

큰 면적의 대형 이미지 구현가능

탁월한 LED 방열효과 및 발수 설계를 통한 옥외 환경 완벽대응

모든 제품에 신 재생에너지(Solar, 풍력 등) 기술적용 가능

슬림한 디자인으로 다양한 범위에 적용가능

긴 수명으로 유지비 저렴

내구성 및 시공성 우수



면광원과 점 광원의 비교(600mm오각-경찰청 도로교통공단 표준사이즈) 소비전력 단순 비교(900mm횡단보도)

LED 안내판의 도광판 구성도

technique02

기존 제품에는 없는 광 확산 패턴과 상·하면에 음각의 원뿔형 반사 및 렌즈 패턴이 형성되어 있는 도광판을 자체 개발하였습니다.

도광판 하면에는 반사 층을, 반사 패턴 위에는 반사시트를, 렌즈 패턴 내부에 광원을 배치시킨 구조로써 제품(LED 안내판)의 표면 밝기와 균일도를 향상시켰습니다.

도광판 내부로 도달한 빛을 균일한 휘도와 면광원으로 변환하여 전방으로 균일하게 분산 방출되도록 함으로써, 기존에 비해 적은 수량의 광원을 사용하면서도 균일한 광도를 구현할 수 있습니다.
